विद्युत गेट वाल्व
अवलोकन
विभिन्न प्रकार के वाल्वों में, गेट वाल्व सबसे व्यापक रूप से उपयोग किए जाते हैं। गेट वाल्व एक वाल्व को संदर्भित करता है जिसका समापन सदस्य (गेट प्लेट) चैनल अक्ष की ऊर्ध्वाधर दिशा के साथ चलता है। इसका उपयोग मुख्य रूप से पाइपलाइन पर माध्यम को काटने के लिए किया जाता है, अर्थात, इसका उपयोग पूरी तरह से खुला या पूरी तरह से बंद किया जाता है। आमतौर पर, गेट वाल्व का उपयोग प्रवाह को विनियमित करने के लिए नहीं किया जा सकता है। इसे कम तापमान और कम दबाव के साथ -साथ उच्च तापमान और उच्च दबाव पर भी लागू किया जा सकता है, और वाल्व की विभिन्न सामग्रियों के अनुसार विभिन्न मीडिया के लिए उपयोग किया जा सकता है। हालांकि, मध्यवर्ती वाल्वों का उपयोग आमतौर पर कीचड़ जैसे मीडिया परिवहन करने वाले पाइपलाइनों में नहीं किया जाता है। गेट वाल्व के निम्नलिखित फायदे हैं:
① छोटे द्रव प्रतिरोध।
② खोलने और बंद करने के लिए आवश्यक टोक़ छोटा है।
③ इसका उपयोग रिंग नेटवर्क पाइपलाइनों पर किया जा सकता है जहां मध्यम दोनों दिशाओं में बहता है, जिसका अर्थ है कि माध्यम का प्रवाह दिशा प्रतिबंधित नहीं है। ④ जब पूरी तरह से खुला होता है, तो सीलिंग सतह स्टॉप वाल्व की तुलना में काम करने वाले माध्यम से कम होती है।
⑤ शरीर की संरचना अपेक्षाकृत सरल है और विनिर्माण प्रक्रिया अच्छी है।
⑥ संरचना की लंबाई अपेक्षाकृत कम है। क्योंकि गेट वाल्व के कई फायदे हैं, उनका उपयोग कई प्रकार के अनुप्रयोगों में किया जाता है। आम तौर पर, गेट वाल्व का उपयोग पाइपलाइनों में माध्यम को काटने के लिए उपकरणों के रूप में किया जाता है, जो DN50 के बराबर या उससे अधिक के व्यास के साथ होता है। यहां तक कि कुछ छोटे-व्यास पाइपलाइनों (जैसे DN15 ~ DN40) पर, कुछ गेट वाल्व अभी भी बनाए हुए हैं।
गेट वाल्व में कुछ कमियां भी हैं, मुख्य रूप से:
① कुल मिलाकर आकार और उद्घाटन ऊंचाई बड़ी हैं, और आवश्यक स्थापना स्थान भी बड़ा है।
② उद्घाटन और समापन प्रक्रिया के दौरान, सीलिंग सतहों के बीच सापेक्ष घर्षण होता है, जिसके परिणामस्वरूप अधिक पहनने और आंसू होते हैं, और यहां तक कि उच्च तापमान पर खरोंच भी।
③ आम तौर पर, गेट वाल्व में दो सीलिंग जोड़े होते हैं, जो प्रसंस्करण, पीसने और रखरखाव में कुछ कठिनाइयों को जोड़ता है।
④ ओपनिंग एंड क्लोजिंग टाइम लंबा है। गेट वाल्व में विभिन्न संरचनात्मक प्रकार होते हैं। मुख्य अंतर उपयोग किए जाने वाले सीलिंग तत्वों के संरचनात्मक प्रकार है। सीलिंग तत्व की संरचना के अनुसार, गेट वाल्व को अक्सर कई अलग -अलग प्रकारों में विभाजित किया जाता है, और सबसे सामान्य रूप समानांतर गेट वाल्व और वेज गेट वाल्व हैं; वाल्व स्टेम की संरचना के अनुसार, इसे उठाने के स्टेम (राइजिंग स्टेम) और रोटेटिंग स्टेम (नॉन राइजिंग स्टेम) गेट वाल्व में भी विभाजित किया जा सकता है।
उत्पाद रचना
लंबे समय तक, बाजार में उपयोग किए जाने वाले सामान्य गेट वाल्व आमतौर पर लीक होते हैं और जंग के लिए प्रवण होते हैं। हमारी कंपनी सॉफ्ट-सीलिंग गेट वाल्व का उत्पादन करने के लिए विदेशी तकनीक का परिचय देती है। यह साधारण गेट वाल्व जैसे खराब सीलिंग, लोचदार थकान और आसान जंग लगने की कमियों को पार करता है। सॉफ्ट सील गेट वाल्व पारंपरिक गेट वाल्व का एक प्रतिस्थापन उत्पाद है। यह एक अच्छे सीलिंग प्रभाव को प्राप्त करने के लिए मामूली विरूपण की भरपाई के लिए लोचदार गेट प्लेट का उपयोग करता है। वाल्व के महत्वपूर्ण फायदे हैं जैसे कि लाइट स्विचिंग, विश्वसनीय सीलिंग, अच्छी लोचदार मेमोरी और लॉन्ग सर्विस लाइफ। इसका व्यापक रूप से उपयोग किया जा सकता है इसका उपयोग नल के पानी, सीवेज, निर्माण, भोजन, बिजली, चिकित्सा, चिकित्सा, धातु विज्ञान, वस्त्र और ऊर्जा प्रणालियों जैसे द्रव पाइपलाइनों में एक विनियमन और इंटरसेप्टिंग डिवाइस के रूप में किया जाता है।
लॉकिंग लचीला सीट सील गेट वाल्व
आग सुरक्षा के लिए विशेष लचीला सीट सील गेट वाल्व
दूरबीन रॉड लचीला सीट सील गेट वाल्व
संबंधक रूप

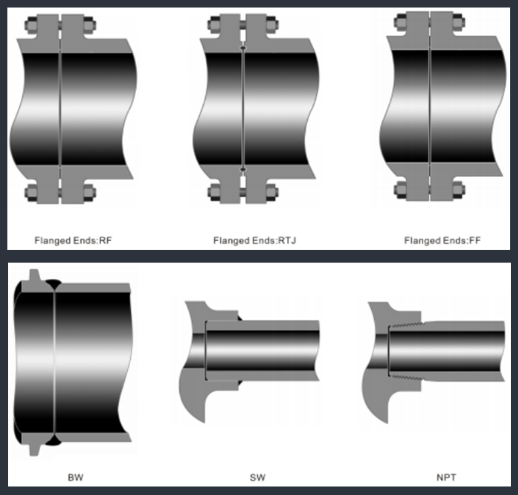

कनेक्शन एंड फॉर्म: उठाया चेहरा निकला हुआ किनारा, पूर्ण विमान निकला हुआ किनारा, रिंग कनेक्शन निकला हुआ किनारा, बट वेल्ड एंड कनेक्शन, थ्रेडेड कनेक्शन, सॉकेट वेल्ड कनेक्शन और संयुक्त कनेक्शन, आदि, और ग्राहकों की आवश्यकताओं के अनुसार भी अनुकूलित किया जा सकता है। वेल्ड सिरों को ASME B16.25 के अनुसार निर्मित किया जाता है और उपयोगकर्ता को पाइप की दीवार की मोटाई प्रदान करने के लिए उपयोगकर्ता की आवश्यकता होती है।
बोल्ट वाल्व बोनट के लिए मध्यम निकला हुआ किनारा गैसकेट प्रकार
द्वार प्रकार
स्व-सीलिंग वाल्व बोनट
मानक पैकिंग संरचना
वाल्व को एक मानक के रूप में 50ppmvoc के कम रिसाव को प्राप्त करने के लिए डिज़ाइन, निर्मित और परीक्षण किया गया है। यह लेख उपयोगकर्ता की विशेष आवश्यकताओं को छोड़कर, सभी कास्ट स्टील और जाली स्टील गेट वाल्वों पर लागू होता है। वाल्व स्टेम व्यास सहिष्णुता को बढ़ाकर और वाल्व स्टेम की स्ट्रेटनेस और पैकिंग सतह की चिकनाई को सख्ती से नियंत्रित करके, हम वाल्व स्टेम के दीर्घकालिक कम रिसाव को सुनिश्चित करते हैं।
गतिशील भार पैकिंग संरचना
तितली वसंत संपीड़न के साथ वाल्व स्टेम पैकिंग फॉर्म। इस फॉर्म का उपयोग मुख्य रूप से उन स्थानों पर किया जाता है जहां वाल्व को अक्सर पैकिंग की खपत की भरपाई के लिए पैकिंग ग्रंथि में लगातार समायोजन को कम करने के लिए स्विचिंग या उच्च तापमान और दबाव में परिवर्तन की आवश्यकता होती है। डायनेमिक लोड पैकिंग ग्रंथि डिजाइन लंबी अवधि और बदलते परिचालन वातावरण में अच्छे सीलिंग प्रदर्शन को सुनिश्चित करने के लिए पैकिंग का निरंतर संपीड़न प्रदान करता है। ग्राहकों की आवश्यकताओं के अनुसार विभिन्न भराव प्रकार और सामग्री प्रदान की जा सकती है।
विस्तारित अंगूठी
स्पेसर रिंग के ऊपर और नीचे पैकिंग का संयोजन प्रभावी रूप से पैकिंग को संपीड़ित कर सकता है। जब तरल/गैस लीक नहीं हो सकती है, तो इस संरचना का उपयोग पैकिंग को लुब्रिकेट करने या वाल्व स्टेम क्षेत्र में रिसाव को पुनर्प्राप्त करने के लिए ग्रीस को इंजेक्ट करने के लिए किया जाता है।
जल -सील
पैकिंग को पानी-सील संरचना के रूप में डिज़ाइन किया गया है, और 0 के दबाव के साथ पानी। 6-1। 6 MPA को इंटरफ़ेस में पेश किया गया है। घर्षण छोटा है और सीलिंग अच्छी है। यह सिस्टम को वायुमंडल से अलग कर सकता है और अच्छी हवा की जकड़न सुनिश्चित कर सकता है।
