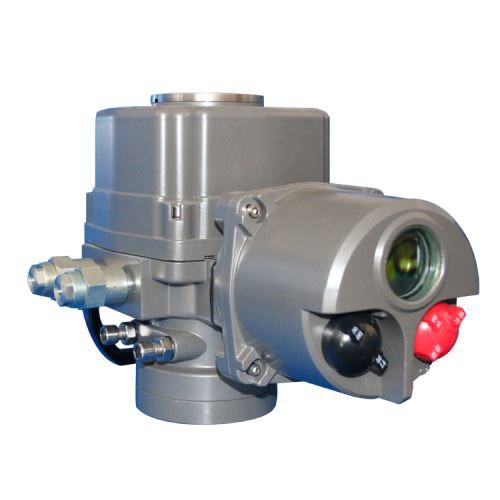

बिजली गति देने वाला
क्यूटी श्रृंखला इलेक्ट्रिक एक्ट्यूएटर्स का उपयोग 0 डिग्री -90 डिग्री घूमने वाले वाल्व और अन्य समान उत्पादों, जैसे कि बटरफ्लाई वाल्व, बॉल वाल्व, डैम्पर्स, फ्लैपर वाल्व, प्लग वाल्व, शटर वाल्व आदि को नियंत्रित करने के लिए किया जाता है। इनका व्यापक रूप से विभिन्न उद्योगों जैसे कि पेट्रोलियम, रासायनिक उद्योग, जल उपचार, जहाज निर्माण, कागज निर्माण, बिजलीघर, हीटिंग और तापन, भवन स्वचालन, प्रकाश उद्योग आदि में उपयोग किया जा सकता है। यह 380V/220V/110V AC बिजली आपूर्ति का उपयोग करता है। DC24V DC बिजली आपूर्ति ड्राइविंग बिजली आपूर्ति है, और 4-20mA वर्तमान संकेत या 0-10VDC वोल्टेज संकेत नियंत्रण संकेत है, जो वाल्व को वांछित स्थिति में ले जा सकता है और इसके स्वचालित नियंत्रण को साकार कर सकता है। इस उत्पाद ने CE और विस्फोट-प्रूफ प्रमाणन प्राप्त किया है, और उत्पाद की गुणवत्ता की गारंटी है।
मियां की विशेषताएँ
1. शैल
खोल कठोर एल्यूमीनियम मिश्र धातु से बना है, एनोडाइज्ड और पॉलिएस्टर पाउडर लेपित, मजबूत संक्षारण प्रतिरोध, IP67, NEMA4 और 6 का संरक्षण स्तर, और लौप्रूफ प्रकार उपलब्ध हैं।
2. मोटर
पूरी तरह से संलग्न गिलहरी पिंजरे मोटर, छोटे आकार, बड़े टोक़, छोटे जड़त्व बल, एफ वर्ग का इन्सुलेशन स्तर, मोटर को ओवरहीटिंग और क्षति को रोकने के लिए अंतर्निहित अति ताप संरक्षण स्विच।
3. मैनुअल संरचना
हैंडव्हील का डिज़ाइन सुरक्षा, विश्वसनीयता, श्रम की बचत और छोटे आकार को सुनिश्चित करता है। जब बिजली बंद हो, तो मैनुअल ऑपरेशन के लिए क्लच हैंडल खींचें। जब बिजली चालू होती है, तो क्लच स्वचालित रूप से रीसेट हो जाता है। (नोट: जब मोटर चालू नहीं होती है, तो इलेक्ट्रिक एक्ट्यूएटर स्थायी मैनुअल स्थिति में रहेगा)
4 संकेतक
यह वाल्व की स्थिति का निरीक्षण करने के लिए केंद्र अक्ष पर स्थापित किया गया है। दर्पण एक उत्तल लेंस डिजाइन को अपनाता है, जो पानी जमा नहीं करता है और निरीक्षण करने के लिए अधिक सुविधाजनक है।
5. ड्रायर
इसका उपयोग तापमान को नियंत्रित करने, तापमान और मौसम परिवर्तन के कारण एक्चुएटर के अंदर नमी के संघनन को रोकने और आंतरिक विद्युत घटकों को सूखा रखने के लिए किया जाता है।
6. सीमा स्विच
यांत्रिक और इलेक्ट्रॉनिक दोहरी सीमा। यांत्रिक सीमा पेंच समायोज्य, सुरक्षित और विश्वसनीय है; इलेक्ट्रॉनिक सीमा स्विच एक कैम तंत्र द्वारा नियंत्रित किया जाता है, और सरल समायोजन तंत्र सटीक और सुविधाजनक रूप से स्थिति निर्धारित कर सकता है। बैटरी समर्थन की आवश्यकता नहीं है। (माइक्रो स्विच संपर्क सभी चांदी के संपर्क हैं)
7 अधिभार संरक्षण
यह ओवरलोड सुरक्षा प्रदान कर सकता है। जब वाल्व अटक जाता है या कोई विदेशी वस्तु होती है, तो मोटर बिजली की आपूर्ति स्वचालित रूप से डिस्कनेक्ट हो जाती है, जो वाल्व और इलेक्ट्रिक एक्ट्यूएटर को नुकसान से अधिक प्रभावी ढंग से बचाती है। (यह कारखाने से निकलने से पहले सेट किया गया है, कृपया अपनी इच्छानुसार सेटिंग न बदलें)
8. स्व-लॉकिंग
सटीक डबल वर्म गियर तंत्र कुशलतापूर्वक बड़े टॉर्क, उच्च दक्षता, कम शोर, लंबे जीवन, स्व-लॉकिंग फ़ंक्शन को संचारित कर सकता है, उलटने को रोक सकता है, और ट्रांसमिशन भाग स्थिर और विश्वसनीय है। इसे कारखाने में उच्च दक्षता वाले ग्रीस से भरा गया है, और ईंधन भरने की आवश्यकता नहीं है।
9 एंटी-स्लिप बोल्ट
बाहरी आवरण को हटाते समय, बोल्ट आवरण से जुड़े रहते हैं और गिरते नहीं हैं। बाहरी बोल्ट सभी स्टेनलेस स्टील से बने होते हैं।
10. स्थापना
स्थापना आयाम ISO5211 अंतर्राष्ट्रीय मानकों के अनुसार हैं। ड्राइव शाफ्ट स्लीव को आवश्यकतानुसार हटाया और संसाधित किया जा सकता है। इसमें मजबूत अनुकूलन क्षमता है और इसे लंबवत या क्षैतिज रूप से स्थापित किया जा सकता है।
11. सर्किट
नियंत्रण सर्किट एकल-चरण या तीन-चरण बिजली आपूर्ति मानक का अनुपालन करता है, सर्किट लेआउट कॉम्पैक्ट और उचित है, और वायरिंग टर्मिनल विभिन्न अतिरिक्त कार्यों की आवश्यकताओं को प्रभावी ढंग से पूरा कर सकते हैं। वाल्व स्विच में एक निष्क्रिय संपर्क आउटपुट है (ग्राहक आवश्यकताओं के अनुसार अलग से संसाधित किया जा सकता है)।
12. बुद्धिमान मॉड्यूल
एकल-चिप माइक्रोकंप्यूटर और एनालॉग सर्किट के उच्च एकीकरण और बहुत कम बिजली की खपत वाले नियंत्रण बोर्ड को अपनाया जाता है, और नियंत्रण बोर्ड से एक्ट्यूएटर मोटर के ताप स्रोत को प्रभावी रूप से अलग करने के लिए ऑल-मेटल बाहरी स्थापना को अपनाया जाता है, जो सॉफ्टवेयर और हार्डवेयर के हस्तक्षेप-विरोधी प्रदर्शन और तापमान प्रतिरोध में काफी सुधार करता है।
13. वाल्व स्थिति का डिजिटल प्रदर्शन
जब एक्चुएटर को खोला या बंद किया जाता है, तो स्थिति में परिवर्तन वास्तविक समय में एलसीडी स्क्रीन पर बड़ी संख्या में प्रदर्शित होता है।
14. स्वचालित समायोजन
बुद्धिमान एक्ट्यूएटर स्वचालित रूप से जुड़े तीन-चरण बिजली आपूर्ति के चरण अनुक्रम का पता लगाता है, और उपयोगकर्ता को तीन-चरण बिजली आपूर्ति के चरण अनुक्रम पर विचार करने की आवश्यकता नहीं होती है।
तकनीकी डाटा
इनपुट वोल्टेज रेंज: तीन-चरण: AC342V ~ 418V 50/60Hz (विशेष वोल्टेज को अनुकूलित करने की आवश्यकता है)।
एकल-चरण: AC198V ~ 242V 50/60HZ (विशेष वोल्टेज को अनुकूलित करने की आवश्यकता है)।
जब कोई खराबी आती है तो सीधे एलसीडी स्क्रीन पर प्रदर्शित करें।
1 रिमोट मोनोस्टेबल रिले फीडबैक प्रदान करें।
1 अलार्म मोनोस्टेबल रिले फीडबैक प्रदान करें (वैकल्पिक)।
इनपुट/आउटपुट सिग्नल चैनल सभी फोटोइलेक्ट्रिकली पृथक हैं (2000V सर्ज वोल्टेज का सामना कर सकते हैं)।
स्थिति प्रतिक्रिया 4 ~ 2 0 mA सिग्नल लोड प्रतिरोध: 50Ω -750 Ω, सटीकता: 0.5%; ड्राइव इकाई सीधे नियंत्रक के अंदर एकीकृत होती है और 500W से नीचे की मोटरों को सीधे चला सकती है।
ऑपरेटिंग तापमान रेंज: -20 डिग्री ~+70qC. सीधे इलेक्ट्रिक एक्ट्यूएटर पर स्थापित,
संरक्षण स्तर IP65 (यदि उच्च आवश्यकताएं आवश्यक हैं, तो कृपया ऑर्डर करते समय निर्दिष्ट करें)।
प्रचालन आर्द्रता सीमा: 90%RH से कम या बराबर, कोई संघनन नहीं, कोई अत्यधिक संक्षारक, ज्वलनशील या विस्फोटक गैस या धूल नहीं।
प्रदर्शन पेशेवरों
टर्मिनल ब्लॉक: *उपयोगकर्ता की सुविधा के लिए पर्याप्त टर्मिनल, 22 टर्मिनल तक *कसाव, चुस्त वायरिंग और अत्यंत उच्च विश्वसनीयता सुनिश्चित करता है
हीटर: *7~10W, सिरेमिक कवर, तापमान को समायोजित करने के लिए थर्मोस्टेट के रूप में भी कार्य करता है, अधिक गर्मी को रोकता है, 65 डिग्री पर स्वचालित रूप से बंद हो जाता है * रिसाव का कोई खतरा नहीं
एंटी-ड्रॉप बोल्ट: *कवर बोल्ट विशेष रूप से रखरखाव और असेंबली के दौरान उन्हें गिरने से रोकने के लिए डिज़ाइन किए गए हैं *सभी बाहरी बोल्ट स्टेनलेस स्टील से बने हैं और जंग नहीं लगेंगे
टॉर्क स्विच: *अशुद्धियों के प्रवाह के कारण वाल्व बॉडी अटक सकती है। टॉर्क स्विच स्वचालित रूप से बिजली की आपूर्ति को काट देगा ताकि टॉर्क के पार होने पर मोटर और आंतरिक इलेक्ट्रॉनिक और यांत्रिक भागों की सुरक्षा हो सके।
संरचना
इलेक्ट्रिक एक्ट्यूएटर मुख्य रूप से निम्नलिखित भागों से बना होता है:
शैल: बाहरी शैल और आधार सहित;
ड्राइव: शक्ति स्रोत के रूप में एक उच्च प्रदर्शन पूर्णतः संलग्न स्क्विरल केज मोटर का उपयोग करना;
ट्रांसमिशन तंत्र: डबल वर्म गियर और क्लच;
आनुपातिक नियंत्रण: विश्वसनीयता में सुधार के लिए यांत्रिक भाग से अलग किया गया;
टॉर्क स्विच और लिमिट स्विच; उद्घाटन का पता लगाना और फीडबैक।
वाल्व स्थिति संचरण
वैकल्पिक वाल्व स्थिति संचरण घटकों का उपयोग विद्युत संकेतों के रूप में नियंत्रक या होस्ट कंप्यूटर को वाल्व खोलने की डिग्री (प्रतिशत) संचारित करने के लिए किया जा सकता है। पोटेंशियोमीटर (मानक) आउटपुट प्रतिरोध मान बदलता है। पोटेंशियोमीटर प्रतिरोध 560 ओम है। यदि आपको अन्य प्रतिरोध मानों की आवश्यकता है तो कृपया हमसे संपर्क करें।
एकीकृत प्रकार
एकीकृत नियंत्रण बॉक्स मोटर द्विदिशात्मक प्रारंभ, इनपुट और आउटपुट सिग्नल प्रसंस्करण और विभिन्न सुरक्षा कार्यों को एकीकृत करता है।
1) इसमें एक स्थानीय/दूरस्थ चयन स्विच और एक स्थानीय वाल्व खोलने/बंद करने का संचालन स्विच है;
2) दूरस्थ स्थिति होस्ट कंप्यूटर (पीएलसी, आदि) के साथ संचार कर सकती है, वाल्व खोलने / बंद करने और अन्य स्विचिंग नियंत्रण संकेतों को प्राप्त कर सकती है, और वाल्व स्थिति और ओवर-टॉर्क निष्क्रिय संपर्क संकेत को फीडबैक कर सकती है;
3) इसमें चरण अनुक्रम पहचान (तीन चरण एसी बिजली की आपूर्ति को गलत चरण अनुक्रम से जुड़े होने से रोकने के लिए, जिसके परिणामस्वरूप गलत वाल्व संचालन दिशा होती है), चरण हानि, ओवरकरंट और अन्य सुरक्षा कार्य हैं।
आनुपातिक समायोजन
विद्युत एक्ट्यूएटर प्राप्त 4 ~ 20mA डीसी नियंत्रण संकेत के अनुसार वाल्व की स्थिति को आनुपातिक रूप से समायोजित करता है।
1) अनुकूली एल्गोरिदम के माध्यम से स्वचालित रूप से सर्वोत्तम नियंत्रण सटीकता प्राप्त करें, आमतौर पर स्थिर-स्थिति नियंत्रण सटीकता 2% से अधिक होती है;
2) 4~20mADC वाल्व स्थिति संकेत (प्रतिशत) को अलग करें और आउटपुट करें; 3) खोलने का तरीका सेट किया जा सकता है: आमतौर पर 4mA वाल्व के शून्य-डिग्री खोलने से मेल खाता है, और 20mA वाल्व के पूर्ण-डिग्री खोलने से मेल खाता है। इस पैरामीटर सेटिंग के माध्यम से, 4mA पूर्ण-डिग्री से मेल खाता है और 20mA शून्य-डिग्री से मेल खाता है;
4) सिग्नल-ऑफ एक्शन सेट किया जा सकता है (4 ~ 20mA नियंत्रण सिग्नल खो जाने पर उत्पाद की निष्पादन कार्रवाई): जगह पर रोकें, जगह पर खोलें या जगह पर बंद करें;
5) संवेदनशीलता समायोज्य है। जब वाल्व जड़ता बड़ी होती है या लोड में भारी बदलाव होता है, तो विद्युत तंत्र नियंत्रण संकेत को ट्रैक करने के लिए बार-बार शुरू हो सकता है, यानी दोलन घटना। संवेदनशीलता को कम करने से दोलन को प्रभावी ढंग से समाप्त किया जा सकता है।
