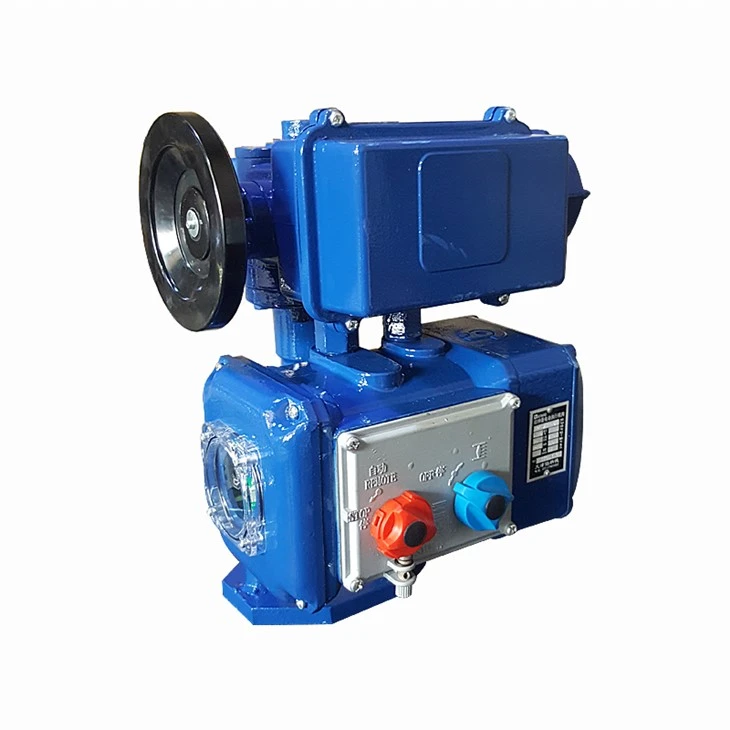

ए+जेड श्रृंखला रैखिक-मोड़ इलेक्ट्रिक एक्ट्यूएटर
रैखिक-मोड़ एक्ट्यूएटर पुश-पुल बल और रैखिक विस्थापन आउटपुट करता है। मुख्य रूप से सिंगल और डबल सीट विनियमन वाल्व, स्लीव वाल्व, गेट वाल्व, आदि के लिए उपयोग किया जाता है।
संक्षिप्त परिचय
लीनियर-टर्न डिवाइस विभिन्न प्रकार के मल्टी-टर्म एक्ट्यूएटर के साथ काम करता है ताकि विभिन्न अनुप्रयोगों के लिए लीनियर-टर्न इलेक्ट्रिकल एक्ट्यूएटर बनाया जा सके, जैसे ST6+VE50S, T14+VE200S. आदि। विवरण के लिए, कृपया अगले पृष्ठ देखें। इलेक्ट्रिकल एक्ट्यूएटर के लिए पैरामीटर चुनने में, कृपया नीचे दिए गए सूत्र का पालन करें:
एक्ट्यूएटर टॉर्क=ऑपरेटिंग थ्रस्ट x मोमेंट/थ्रस्ट
पूर्ण-स्ट्रोक चक्र=अधिकतम स्ट्रोक x चक्र/स्ट्रोक
परिचालन समय=60x चक्र/एक्चुएटर गति (आरपीएम)
विविधता कार्य
1. ओवर टॉर्क सुरक्षा: एक्ट्यूएटर में एक ओवर-टॉर्क सुरक्षा मापने वाला तंत्र है, जो वाल्व के अभिनय बल को सटीक रूप से माप सकता है। जब अभिनय टॉर्क सीमा से अधिक हो जाता है, तो ओवर-टॉर्क स्विच कार्य करेगा, और नियंत्रण सर्किट दिशा के संचालन को रोक देगा और सिग्नल आउटपुट करेगा। जब मोटर बंद हो जाती है, तो वाल्व और एक्ट्यूएटर सुरक्षित हो जाएंगे। 2. मोटर ओवरहीट सुरक्षा: मोटर के अंदर एक थर्मल रिले है, और जब मोटर असामान्य रूप से अधिक गर्म हो जाती है, तो मोटर स्वचालित रूप से बिजली की आपूर्ति काट देगी। 3. विद्युत सुरक्षा: इनपुट और आउटपुट चैनल सभी ऑप्टिकल रूप से अलग-थलग हैं 4. सीमा सुरक्षा: वाल्व की स्थिति को एक सटीक पोटेंशियोमीटर द्वारा पता लगाया जाता है, और एक्ट्यूएटर की ऊपरी और निचली सीमा स्थितियों को नियंत्रित करने के लिए तंत्र पर चार स्वतंत्र रूप से समायोज्य कैम स्थापित किए जाते हैं। 5. ऑफ सिग्नल सुरक्षा: रेगुलेटिंग एक्ट्यूएटर में सिग्नल डिटेक्शन सर्किट होता है। यदि इनपुट या आउटपुट डिस्कनेक्ट हो जाता है, तो एक्ट्यूएटर अपना मूल स्वाद रख सकता है और पूरी तरह से बंद या पूरी तरह से खुली आपातकालीन स्थिति में चल सकता है। 6. बिजली बंद होने से सुरक्षा: SE एक्ट्यूएटर यांत्रिक रूप से स्व-लॉकिंग है, और बिजली की विफलता की स्थिति में एक्ट्यूएटर अपनी जगह पर रुक जाता है। 7. हैंड:व्हील ऑपरेशन: ड्राइव हैंडव्हील बिजली की विफलता या एक्ट्यूएटर की विफलता की स्थिति में आपातकालीन मैनुअल ऑपरेशन प्रदान करता है। 8. इलेक्ट्रिक ब्रेकिंग फ़ंक्शन: मॉड्यूलेटिंग एक्ट्यूएटर में इलेक्ट्रिक ब्रेकिंग का कार्य होता है, ताकि मोटर जड़ता बहुत बड़ी होने पर वाल्व पर प्रभाव को रोका जा सके और नियंत्रण सटीकता में सुधार हो सके। 9. उच्च टॉर्क कम जड़ता मोटर: उच्च प्रारंभिक टॉर्क, कम घूर्णी जड़ता और छोटे प्रारंभिक करंट वाले एकल-चरण या तीन-चरण पूरी तरह से संलग्न गिलहरी-पिंजरे प्रेरण मोटर्स का उपयोग किया जाता है। 10. स्थिति सूचक: स्थिति इंगित करती है कि आउटपुट करंट 4 ~ 20mADC है
मुख्यतः कार्य एवं विशेषताएं
सिग्नल व्यवधान संरक्षण कार्य.
अधिक टॉर्क संरक्षण कार्य.
यांत्रिक और बिजली डबल सीमा स्विच यात्रा संरक्षण समारोह।
"रिमोट ऑटो / रिमोट मैनुअल / लोकल" तीन अवस्थाओं को स्विच किया जा सकता है, तथा ऑन-साइट इलेक्ट्रिक ऑपरेशन, फील्ड हैंड व्हील ऑपरेशन कार्यों के साथ।
सकारात्मक और नकारात्मक प्रभाव रूपांतरण समारोह.
गतिशील विद्युत ब्रेकिंग फ़ंक्शन के साथ, मोटर को खराब होने से बचाएं।
उच्च प्रदर्शन सर्वो मोटर, अक्सर गर्मी के बिना शुरू किया जा सकता है।
नियंत्रण मोड की विविधता: यह मानक वर्तमान संकेत, निष्क्रिय संपर्क संकेत और बस सिग्नल प्राप्त किया जा सकता है।
आपूर्ति वोल्टेज उपयोगकर्ता की आवश्यकताओं के अनुसार उत्पादित किया जा सकता है।
इसमें मजबूत हस्तक्षेप-विरोधी क्षमता है।
वैकल्पिक तीन-चरण बिजली चरण हानि संरक्षण समारोह और स्वचालित सुधार चरण।
एसडी इलेक्ट्रिक एक्ट्यूएटर के मानक तकनीकी पैरामीटर
इनपुट सिग्नल:4-20mA प्रतिबाधा 250 Ω,0-10mA प्रतिबाधा 200 Ω
मृत क्षेत्र (संवेदनशीलता):0.3-3% निरंतर समायोज्य
इनपुट चैनल: एक एनालॉग वर्तमान इनपुट चैनल, स्विच वॉल्यूम चैनल का एक सेट।
आउटपुट चैनल:4-20mA DC प्रतिबाधा > 50 Ω. इनपुट चैनल आउटपुट चैनल से अलग है.
आउटपुट टॉर्क और यात्रा.
रैखिक-मोड़: 2000N-25000N यात्रा 10,16,25,40,100mm
क्वार्टर-टर्न: 100-40000एनएम यात्रा 90 डिग्री
मल्टी-टर्न: 40-400Nm यात्रा 1-50 सर्कल
मूल त्रुटि:±1%;±1.5%
रिटर्न अंतर: ±1% से कम या बराबर
अवमंदन विशेषताएँ: कोई दोलन नहीं (शून्य अवधि दोलन)
सुरक्षा का स्तर: IP67
परिचालन वातावरण:
1. तापमान: -28--+70
2. आर्द्रता: 95% से कम या बराबर
3. शेक: आवृत्ति 10-100हर्ट्ज ताकत, गुरुत्वाकर्षण के त्वरण का 0.5 गुना
4. प्रभाव:<5g
5. बैरोमीटर का दबाव: 72.5-106KPa
आसपास की हवा में मौजूद गैर-संक्षारक गैस माध्यम का उपयोग ज्वलनशील और विस्फोटक स्थानों पर नहीं किया जाना चाहिए।
(विस्फोट रोधी उत्पाद मेरी कंपनी के विस्फोट रोधी उत्पादों के नमूने में पाए जा सकते हैं।)
वोल्टेज और बिजली आपूर्ति 220V--±10%50Hz
एकल चरण:220V--±10%50Hz 380V--±10%50Hz
तीन चरण: 380V--±10%50Hz
*विशेष वोल्टेज, आवृत्ति को पहले से अनुकूलित करने की आवश्यकता है।
एएस-25 बीएस-60
250 से 600Nm के बीच टॉर्क के लिए क्वार्टर-टर्न इलेक्ट्रिक एक्ट्यूएटर
ए+आरएस100-ए+आरएस1000
1000 और 10000Nm के बीच टॉर्क के लिए क्वार्टर-टर्न इलेक्ट्रिक एक्ट्यूएटर
ए+आरएस1200-ए+आरएस2500
12000 और 250000Nm के बीच टॉर्क के लिए क्वार्टर-टर्न इलेक्ट्रिक एक्ट्यूएटर
कम तापमान अनुकूलन
एसडी श्रृंखला कम तापमान वाल्व इलेक्ट्रिक डिवाइस सामान्य प्रकार, मुख्य बॉक्स और अन्य तनाव वाले हिस्सों की सामग्री, इलेक्ट्रॉनिक नियंत्रण उपकरण और तार की सामग्री, रबर सील की सामग्री, ग्रीस, मोटर के प्रदर्शन और शक्ति आदि पर आधारित है। उत्पाद के पास जो कम तापमान प्रदर्शन होना चाहिए, उसे प्राप्त करने के लिए संगत उपाय किए गए हैं। आयातित तकनीकी दस्तावेजों की परीक्षण विधियों और प्रक्रियाओं के अनुसार, हमारी कंपनी के विशिष्ट मशीन बेस प्रोटोटाइप का कम तापमान परीक्षण एक आधिकारिक शोध संस्थान द्वारा किया गया है, और सभी ने आदर्श परिणाम प्राप्त किए हैं। यह परीक्षण की आवश्यकताओं को पूरा करता है और उपयोग की वास्तविक स्थिति है। एसएमसी श्रृंखला कम तापमान वाल्व इलेक्ट्रिक डिवाइस के निकला हुआ किनारा रूप, आकार और समग्र आयाम इसके साधारण उत्पादों (या सामान्य विस्फोट प्रूफ उत्पादों) के समान हैं। चयन के लिए कृपया प्रासंगिक नमूनों को देखें।
लागू तापमान सीमा
कम तापमान प्रकार I तापमान रेंज -25 डिग्री ~-40 डिग्री कम तापमान प्रकार II तापमान रेंज -40 डिग्री ~-500 डिग्री नोट: कम तापमान प्रकार II विद्युत उपकरण का परिवेश तापमान 40 डिग्री से अधिक नहीं होना चाहिए निरीक्षण प्रक्रिया विधि यह है कि विद्युत उपकरण (एक परीक्षण बेंच के साथ) को कम तापमान वाले फ्रीजर में रखें और इसे लंबे समय तक -55 डिग्री के अल्ट्रा-कम तापमान वाले वातावरण में रखें, और फिर सामान्य संचालन और अच्छे प्रदर्शन को सुनिश्चित करने के लिए प्रासंगिक प्रदर्शन परीक्षण करें।
शुल्क वर्गीकरण अनुकूलन
निरंतर कार्य प्रणाली-निरंतर चलने वाली ड्यूटी प्रकार
एस1. अल्प समय कार्य प्रणाली-अल्प-समय ड्यूटी-ड्यूटी प्रकार
S2. आंतरायिक आवधिक-आंतरायिक आवधिक ड्यूटी-ड्यूटी प्रकार
एस3. आंतरायिक आवधिक प्रारंभिक प्रणाली सहित - प्रारंभिक-ड्यूटी प्रकार के साथ आंतरायिक आवधिक ड्यूटी
एस4. आंतरायिक आवधिक कार्य प्रणाली में इलेक्ट्रिक ब्रेक-आंतरायिक आवधिक ड्यूटी के साथ इलेक्ट्रिक ब्रेकिंग-ड्यूटी प्रकार शामिल है
S5. सतत आवधिक कार्य प्रणाली-सतत-संचालन आवधिक कर्तव्य-कर्तव्य प्रकार
एस6. सतत आवधिक कार्य प्रणाली के इलेक्ट्रिक ब्रेक सहित-इलेक्ट्रिक ब्रेकिंग-ड्यूटी प्रकारएस7 के साथ सतत-संचालन आवधिक ड्यूटी।
एक सतत आवधिक प्रचालन प्रणाली जिसमें भार-गति में संगत परिवर्तन शामिल है-सतत-संचालन आवधिक कर्तव्य संबंधित भार-गति परिवर्तनों के साथ-कर्तव्य प्रकार S8। कार्य प्रणाली में गैर-आवधिक परिवर्तनों का भार और गति-गैर-आवधिक भार और गति भिन्नताओं के साथ कर्तव्य-कर्तव्य प्रकार S9। असतत स्थिर भार प्रणाली-S10 कार्य प्रणाली।
