वैकल्पिक कार्य
हार्ट कम्युनिकेशन प्रोटोकॉल
हार्ट संचार एक आधा डुप्लेक्स संचार विधि का उपयोग करता है, जो मौजूदा एनालॉग सिग्नल ट्रांसमिशन लाइन पर डिजिटल सिग्नल संचार की प्राप्ति की विशेषता है, जो एनालॉग सिस्टम से डिजिटल सिस्टम में संक्रमण के दौरान एक संक्रमणकालीन उत्पाद है, इसलिए इसमें एक मजबूत बाजार प्रतिस्पर्धा तेजी से विकसित हुई है। हार्ट आदेशों की एक श्रृंखला निर्धारित करता है, जो कमांड मोड के अनुसार काम करते हैं।
प्रोफीबससंचार प्रोटोकॉल
प्रोफबस एक अंतरराष्ट्रीय, ओपन फील्ड बस मानक है जो उपकरण निर्माताओं पर निर्भर नहीं करता है। प्रोफीबस की ट्रांसमिशन स्पीड का चयन 9.6kbaud ~ 12mbaud की रेंज में किया जा सकता है और जब बस सिस्टम शुरू हो जाता है, तो बस से जुड़े सभी उपकरणों को एक ही गति से सेट किया जाना चाहिए। यह व्यापक रूप से विनिर्माण स्वचालन, प्रक्रिया औद्योगिक स्वचालन और निर्माण, परिवहन और स्वचालन के अन्य क्षेत्रों में प्रयोग किया जाता है। प्रोफबस एक फील्ड बस तकनीक है जिसका उपयोग फैक्टरी ऑटोमेशन वर्कशॉप-लेवल मॉनिटरिंग और फील्ड डिवाइस लेयर डेटा कम्युनिकेशन एंड कंट्रोल के लिए किया जाता है।
ब्लूटूथ संचार
दृश्य
डिबगिंग सुविधाजनक
ऑपरेशन और निगरानी कार्य
डायग्नोस्टिक फंक्शन
डाउनलोड करें, सेव करें, सभी जानकारी अपलोड करें
सुरक्षा स्तर---IP68
आईपी इंग्रेस प्रोटेक्शन का संक्षिप्त नाम है। आईपी रेटिंग इलेक्ट्रिकल में विदेशी वस्तुओं के खिलाफ सुरक्षा स्तर है
उपकरण बाड़े। स्रोत अंतरराष्ट्रीय इलेक्ट्रोटेक्निकल आयोग के मानक आईईसी 60529 है, जिसे 2004 में अमेरिकी राष्ट्रीय मानक के रूप में भी अपनाया गया था।
चीन में प्रासंगिक परीक्षण आधार जीबी 4208-2008/आईईसी 60529-2001 "शेल प्रोटेक्शन ग्रेड (आईपी कोड)" मानक आवश्यकताएं, विभिन्न उत्पादों के बाड़े संरक्षण ग्रेड के लिए अनुरूपता मूल्यांकन परीक्षण है; सबसे ज्यादा डिटेक्शन ग्रेड IP68। नियमित उत्पाद निरीक्षण स्तरों में IP23, IP44, IP54, IP55, IP65, IP66, IP67 शामिल हैं,IP68.
लोकप्रिय टैग: मोडबस आरटीयू टीसीपी मोटराइज्ड एक्टूएटर, चीन, निर्माताओं, आपूर्तिकर्ताओं, कारखाना, खरीद, मूल्य, कोटेशन
मुख्य तकनीकी पैरामीटर
1. आंतरिक त्रुटि: ± 1%
2. रिटर्न अंतर: 1%
3. डेड जोन: 0.5% ~ 10% समायोज्य
4. डैमिंग फोर्स विशेषता: मृत मारो
5. सुरक्षा स्तर: IP67 (IP68 वैकल्पिक)
6. पर्यावरण तापमान: -25 डिग्री सेल्सियस ~ +70 डिग्री सेल्सियस
7. सापेक्ष आर्द्रता: <95%(संघनन के="">
8. बिजली आपूर्ति: 380Va.c (340V ~ 440V), 50Hz/60Hz 3PH
एक्टुएटर के रनिंग परफॉर्मेंस की गारंटी ± 10% की वोल्टेज त्रुटि और ± 5 हर्ट्ज की आवृत्ति त्रुटि के मामले में दी जा सकती है। एक्ट्युलेटर 15% की अधिकतम वोल्टेज ड्रॉप के मामले में सामान्य रूप से शुरू हो सकता है, और सामान्य गति के रूप में चल सकता है।
प्रदर्शन डेटा कातलनाक्यू सिंगल फेज ऑन-ऑफ टाइप एक्ट्यूएटर
मॉडल | घूमने की गति (आरपीएम) | टोक़ (एनएम) | वोल्टेज (V) | चरण (पीएच) | आवृत्ति (हर्ट्ज) | पावर (किलोवाट) | रेटेड वर्तमान (ए) | कर्तव्य | वजन (किलो) |
फ्रायआईQ18 | 18 | 55 | 220 | 1 | 50 | 0.2 | 2.6 | S2 (10min) | 30 |
24 | 50 | 220 | 1 | 50 | 0.2 | 2.6 | S2 (10min) | 30 | |
36 | 40 | 220 | 1 | 50 | 0.2 | 2.6 | S2 (10min) | 30 | |
48 | 35 | 220 | 1 | 50 | 0.2 | 2.6 | S2 (10min) | 30 | |
तलनाQ25 | 18 | 210 | 220 | 1 | 50 | 0.9 | 9 | S2 (10min) | 46 |
24 | 210 | 220 | 1 | 50 | 0.9 | 9 | S2 (10min) | 46 | |
36 | 170 | 220 | 1 | 50 | 0.9 | 9 | S2 (10min) | 46 | |
48 | 130 | 220 | 1 | 50 | 0.9 | 9 | S2 (10min) | 46 | |
तलनाQ35 | 18 | 300 | 220 | 1 | 50 | 1.1 | 14 | S2 (10min) | 69 |
24 | 300 | 220 | 1 | 50 | 1.1 | 14 | S2 (10min) | 69 | |
36 | 220 | 220 | 1 | 50 | 1.1 | 14 | S2 (10min) | 69 | |
48 | 160 | 220 | 1 | 50 | 1.1 | 14 | S2 (10min) | 69 |
● FRYQ35 115 वी पर इस्तेमाल नहीं किया जा सकता है। यह सिफारिश की जाती है कि 144/173 आरपीएम की आउटपुट गति वाले एक्ट्युएटर का उपयोग सीधे स्थापित वाल्व के आवेदन के लिए नहीं किया जाना चाहिए।
● रेटेड टॉर्क दो दिशाओं में अधिकतम टॉर्क सेट है। वाल्व की गति और वोल्टेज के आधार पर अधिकतम टॉर्क 1.4 गुना से 2 गुना है।
● वाल्व यात्रा के 20% से अधिक समय तक आवश्यक अधिकतम टॉर्क का उपयोग करने के मामले में, कृपया हमसे संपर्क करें।
प्रदर्शन डेटा का आईक्यू थ्री फेज रेगुलर टाइप एक्ट्युलेटर
मॉडल | घूमने की गति (आरपीएम) | टोक़ (एनएम) | वोल्टेज (V) | चरण (पीएच) | आवृत्ति (हर्ट्ज) | पावर (किलोवाट) | रेटेड वर्तमान (ए) | कर्तव्य | वजन (किलो) |
FRYQ18 | 18 | 136 | 380 | 3 | 50 | 0.37 | 3.3 | S4 (30%) | 30 |
24 | 108 | 380 | 3 | 50 | 0.37 | 3.3 | S4 (30%) | 30 | |
36 | 72 | 380 | 3 | 50 | 0.37 | 3.3 | S4 (30%) | 30 | |
48 | 54 | 380 | 3 | 50 | 0.37 | 3.3 | S4 (30%) | 30 | |
FRYQ25 | 18 | 400 | 380 | 3 | 50 | 1.1 | 5.8 | S4 (30%) | 46 |
24 | 400 | 380 | 3 | 50 | 1.1 | 5.8 | S4 (30%) | 46 | |
36 | 298 | 380 | 3 | 50 | 1.1 | 5.8 | S4 (30%) | 46 | |
48 | 244 | 380 | 3 | 50 | 1.1 | 5.8 | S4 (30%) | 46 | |
FRYQ35 | 18 | 610 | 380 | 3 | 50 | 1.5 | 9.5 | S4 (30%) | 69 |
24 | 610 | 380 | 3 | 50 | 1.5 | 9.5 | S4 (30%) | 69 | |
36 | 542 | 380 | 3 | 50 | 1.5 | 9.5 | S4 (30%) | 69 | |
48 | 474 | 380 | 3 | 50 | 1.5 | 9.5 | S4 (30%) | 69 | |
FRYQ40 | 18 | 1020 | 380 | 3 | 50 | 2.2 | 14.2 | S4 (30%) | 190 |
24 | 1020 | 380 | 3 | 50 | 2.2 | 14.2 | S4 (30%) | 190 | |
36 | 845 | 380 | 3 | 50 | 2.2 | 14.2 | S4 (30%) | 190 | |
48 | 680 | 380 | 3 | 50 | 2.2 | 14.2 | S4 (30%) | 190 | |
FRYQ70 | 18 | 1490 | 380 | 3 | 50 | 3 | 18.2 | S4 (30%) | 200 |
24 | 1490 | 380 | 3 | 50 | 3 | 18.2 | S4 (30%) | 200 | |
36 | 1290 | 380 | 3 | 50 | 3 | 18.2 | S4 (30%) | 200 | |
48 | 1020 | 380 | 3 | 50 | 3 | 18.2 | S4 (30%) | 200 | |
FRYQ90 | 18 | 2030 | 380 | 3 | 50 | 5.5 | 32 | S4 (30%) | 200 |
24 | 2030 | 380 | 3 | 50 | 5.5 | 32 | S4 (30%) | 200 | |
36 | 1700 | 380 | 3 | 50 | 5.5 | 32 | S4 (30%) | 200 | |
48 | 1355 | 380 | 3 | 50 | 5.5 | 32 | S4 (30%) | 200 | |
FRYQ95 | 18 | 3000 | 380 | 3 | 50 | 7.5 | 42 | S4 (30%) | 200 |
24 | 3000 | 380 | 3 | 50 | 7.5 | 42 | S4 (30%) | 200 |
मुख्य तकनीकी पैरामीटर
1. आंतरिक त्रुटि: ± 1%
2. रिटर्न अंतर: 1%
3. डेड जोन: 0.5% ~ 10% समायोज्य
4. डैमिंग फोर्स विशेषता: मृत मारो
5. सुरक्षा स्तर: IP67(IP68 वैकल्पिक)
6. पर्यावरण तापमान: -25℃~ +70℃
7. सापेक्ष आर्द्रता:95%(संघनन के बिना)
8.बिजली आपूर्ति: 380Va.c (340V ~ 440V), 50Hz/60Hz 3PH

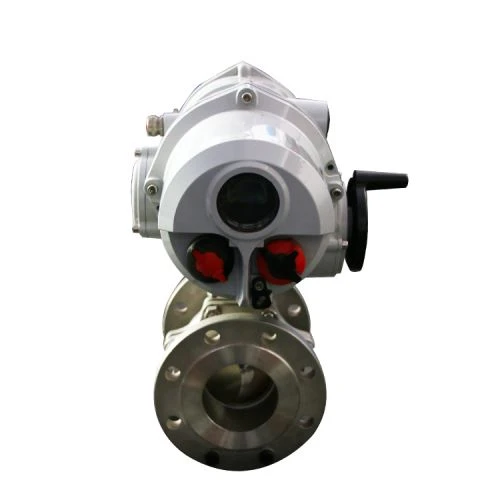

वाल्व के साथ epuiped किया जा सकता है
