बिजली गति देने वाला

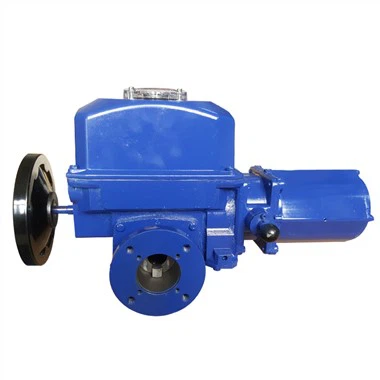

क्वार्टर-टर्न इलेक्ट्रिक एक्ट्यूएटर का उपयोग विभिन्न वाल्वों को 0-90 डिग्री के विनियमन कोण के साथ नियंत्रित करने के लिए किया जा सकता है और टॉर्क रेंज है: 60-3000nm। यह क्वार्टर-टर्न वाल्व के सभी को नियंत्रित करने के लिए उपयोग कर सकता है जैसे: फ्लू कट-ऑफ गेट, बॉयलर की प्राथमिक और माध्यमिक हवा, बॉयलर साइड विंड, एयर प्री-हीटर इनलेट और आउटलेट डम्पर रेगुलेटर, बटरफ्लाई वाल्व, बॉल वाल्व, लौवर वाल्व, डैम्पर, प्लग वाल्व, फ्लैपर वाल्व, आदि।
फायदे
उत्पाद की विशेषताएँ
• कॉम्पैक्ट संरचना, बड़े आउटपुट टॉर्क
• सेल्फ-लॉकिंग गियर ट्रेन वाल्व स्थिति को बनाए रख सकती है जब एक्ट्यूएटर डी-एनर्जाइज्ड होता है
• बहुत अच्छा कंपन प्रतिरोध • बहुत सरल सेटअप - कोई विशिष्ट उपकरण आवश्यक नहीं
• समायोज्य यांत्रिक स्ट्रोक सीमक ओवरट्रेव को रोकने के लिए • आसान प्रसंस्करण के लिए वियोज्य ड्राइव आस्तीन
• सभी एक्ट्यूएटर मानक के रूप में आपातकालीन हैंडव्हील और यांत्रिक स्थिति संकेतक से सुसज्जित हैं

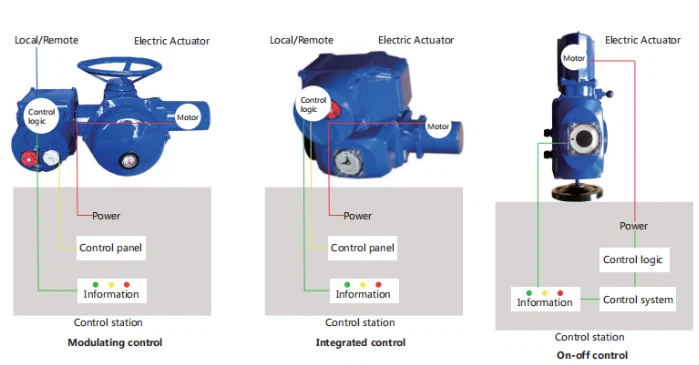

नियंत्रण पद्धति
स्विच नियंत्रण
ग्राहक एक्ट्यूएटर से सभी डेटा को संसाधित करने के लिए नियंत्रण तर्क प्रदान करता है। रिवर्सिंग स्टार्टर उपयोगकर्ता के नियंत्रण कैबिनेट में स्थित है।
एकीकृत नियंत्रण
इंटीग्रल+ कंट्रोल सिस्टम पूरी तरह से कॉन्फ़िगर करने योग्य है और स्टेटस रिपोर्टिंग, फॉल्ट हैंडलिंग, सिस्टम प्रोटेक्शन और कमांड प्रोसेसिंग सहित सभी एक्ट्यूएटर कंट्रोल फ़ंक्शंस को लागू कर सकता है।
Posigam+ नियंत्रण एक ही इलेक्ट्रॉनिक प्लेटफॉर्म पर इंटीग्रल+ के रूप में आधारित है, जिसमें पोजिशनर कार्यक्षमता जोड़ी गई है। रैखिक सिग्नल का उपयोग एक्ट्यूएटर (स्थिति बिंदु) और नियंत्रण वाल्व (प्रतिक्रिया) की वास्तविक स्थिति को नियंत्रित करने के लिए किया जाता है।
Intelli+® नियंत्रण
Intelli+® को कवर खोलने के बिना स्थापित किया जा सकता है।
Intelli+® एक LCD प्रदर्शन और निवारक रखरखाव के लिए संबंधित उपकरणों से सुसज्जित है।
विद्युत और नियंत्रण
नियंत्रण विधियाँ
स्थानीय नियंत्रण: बटन ऑपरेशन, इन्फ्रारेड सेटर ऑपरेशन
विकास
दूरस्थ स्विचिंग नियंत्रण: निष्क्रिय सूखा संपर्क, DC24V
रिमोट एनालॉग कंट्रोल: DC4-20MA
ईएसडी नियंत्रण
रुक -रुक कर संचालन नियंत्रण
दो-तार नियंत्रण
फील्डबस नियंत्रण प्रणाली)
बस नियंत्रण समारोह:
संचार मॉड्यूल विभिन्न संचार मीडिया और विभिन्न संचार प्रोटोकॉल प्रणालियों की जरूरतों को पूरा करने के लिए मुख्य बोर्ड पर संयुक्त एक स्वतंत्र संरचना को अपनाता है। वर्तमान में समर्थित संचार प्रोटोकॉल में मोडबस आरटीयू, प्रोफिबस-डीपी वी 0/डीपी वी 1, हार्ट, एफएफ, डेविसीन (वैकल्पिक) शामिल हैं।
इन्फ्रारेड रिमोट कंट्रोल फ़ंक्शन:
एक्ट्यूएटर उन्नत इन्फ्रारेड रिमोट कंट्रोल टेक्नोलॉजी का उपयोग करता है, जो एक्ट्यूएटर कवर को खोलने के बिना एक सील किए गए संवाद विंडो के माध्यम से मानव-मशीन संवाद को सक्षम बनाता है। यहां तक कि खतरनाक स्थितियों में, आंतरिक रूप से सुरक्षित रिमोट कंट्रोल सुरक्षित रूप से एक्ट्यूएटर के पैरामीटर सेटिंग और दूरस्थ संचालन कर सकता है।
|
प्रफुल्लस |
- फील्डबस औद्योगिक साइटों के लिए सबसे विश्वसनीय और आमतौर पर इस्तेमाल किया जाने वाला संचार प्रोटोकॉल है असतत डेटा को संभालें। यह उत्पाद प्रोफिबस इंटरनेशनल द्वारा प्रमाणित किया गया है। - प्रोफिबस डीपी वी 0, प्रोफिबस डीपी वी 1 और प्रोफिबस रेडकॉम रिडंडेंसी का समर्थन करता है |
|
मोडबस |
- यह उत्पाद ईमानदारी से मोडबस संचार प्रोटोकॉल का अनुसरण करता है, जो सबसे आम है और औद्योगिक साइटों पर लागू करने के लिए सबसे आसान संचार प्रोटोकॉल। अन्य के साथ तुलना में संचार प्रोटोकॉल, इस उत्पाद को साइट पर अधिक सस्ते और जल्दी से लागू किया जा सकता है। - वर्तमान में, मोडबस-आरटीयू उत्पाद प्रदान किए जाते हैं, और ग्राहक अन्य विकल्प चुन सकते हैं जैसे मोडबस-एएससीआईआई और मोडबस-टीसीपी। |
|
F/F |
- तेल और गैस जैसे प्रक्रिया नियंत्रण क्षेत्रों में उपयोग किए जाने वाले संचार प्रोटोकॉल; यह उत्पाद रहा है फील्डबस फाउंडेशन द्वारा प्रमाणित। |
|
हिरन |
- हार्ट (हाईवे एड्रेस रिमोट ट्रांसड्यूसर) संचार प्रोटोकॉल नियंत्रण करता है 4-20mA ट्रांसमिशन सिग्नल में डिजिटल डेटा जोड़ना। - यह उत्पाद एचसीएफ (हार्ट कम्युनिकेशन फाउंडेशन) के साथ पंजीकृत है |
सटीक टोक़ माप और संरक्षण
एक्ट्यूएटर अधिभार संरक्षण और वाल्व टॉर्क परिवर्तनों की वास्तविक समय की निगरानी सुनिश्चित करने के लिए व्यावसायिक रूप से डिज़ाइन किया गया टोक़ माप प्रणाली:
(मानक कॉन्फ़िगरेशन) मैकेनिकल टोक़ माप: पारंपरिक मैकेनिकल टॉर्क ट्रिगर तंत्र में परिपक्वता, स्थिरता और विश्वसनीयता के फायदे हैं। हमने इसे मूल टॉर्क के आधार पर अनुकूलित और अपग्रेड किया है, जिससे टॉर्क डिवाइस को अधिक संवेदनशील और इसके सेवा जीवन में बहुत सुधार हुआ है।
(वैकल्पिक) इलेक्ट्रॉनिक टोक़ माप: मोटर के वास्तविक समय की वर्तमान, वोल्टेज और चुंबकीय प्रवाह का पता लगाने और व्यापक गणना के लिए माइक्रोकंट्रोलर के साथ काम करके, सटीक आउटपुट टोक़ प्राप्त होता है और निरंतर माप प्राप्त होता है; इस प्रणाली को यांत्रिक पहनने पर विचार करने की आवश्यकता नहीं है, जो सिस्टम की विश्वसनीयता में सुधार करता है।
मोटर माप और संरक्षण
ओवरहीटिंग: जब मोटर का तापमान सेट ओवरहीट प्रोटेक्शन वैल्यू से अधिक हो जाता है, तो मोटर को चलने से रोक दिया जाता है, और मोटर ओवरहीट अलार्म संदेश प्रदर्शित होता है। अधिभार और शॉर्ट सर्किट: सर्किट को वर्तमान परिवर्तनों की एक विस्तृत श्रृंखला के सटीक माप को पूरा करने के लिए एडीआई के सटीक वोल्टेज रूपांतरण चिप के साथ डिज़ाइन किया गया है; अधिभार विरोधी-देरी की विशेषताओं और शॉर्ट-सर्किट संरक्षण प्रासंगिक मानकों को पूरा करते हैं।
तात्कालिक रिवर्स प्रोटेक्शन: तात्कालिक रिवर्स विलंब नियंत्रण प्रौद्योगिकी का उपयोग करते हुए, जब एक्ट्यूएटर को ऑपरेशन के दौरान एक रिवर्स ऑपरेशन सिग्नल प्राप्त होता है, तो नियंत्रण प्रणाली पहले बंद हो जाएगी, और फिर यांत्रिक ट्रांसमिशन भागों को नुकसान को रोकने के लिए देरी के बाद रिवर्स कार्रवाई करेंगी।
इलेक्ट्रॉनिक ब्रेक: मॉड्यूलेटिंग इलेक्ट्रिक एक्ट्यूएटर यह सुनिश्चित करता है कि वाल्व डेड ज़ोन सेटिंग और इलेक्ट्रॉनिक ब्रेक के माध्यम से सेट वाल्व स्थिति पर रुक जाता है।
प्रोडक्ट स्पेयर पार्ट्स
क्षेत्र अनुप्रयोग
मानक विनिर्देश
|
टॉर्कः |
मल्टी-टर्न: 30-700nm |
|
शेल सामग्री |
डाइस एल्यूमीनियम |
|
नियंत्रण पद्धति |
ऑन-ऑफ प्रकार/स्थिति प्रकार/मॉड्यूलेटिंग प्रकार |
|
संरक्षण ग्रेड |
मानक IP67 |
|
कोटिंग तंत्र |
अत्यधिक संक्षारक स्थितियों के खिलाफ cationic epoxy कोटिंग/वैकल्पिक सुरक्षा कसने वाले शिकंजा सभी स्टेनलेस स्टील स्क्रू हैं |
|
परिवेश का तापमान |
मानक: -20-+70 डिग्री उच्च अस्थायी: 0-+90 डिग्री कम अस्थायी: -40-+70 डिग्री |
|
मोटर |
गिलहरी केज मोटर, इन्सुलेशन क्लास एफ, बिल्ट-इन थर्मल प्रोटेक्शन |
|
कर्तव्य रेटिंग
|
S4-30%: ऑन-ऑफ प्रकार, अधिकतम संख्या प्रति घंटे शुरू होती है 360 बार है S4-30%: स्थिति प्रकार, प्रति घंटे की अधिकतम संख्या 360 बार है S4-50%: मॉड्यूलेटिंग प्रकार, अधिकतम संख्या प्रति घंटे शुरू होती है 1200 बार है |
|
गियर डिजाइन |
सभी गति से आत्म-लॉकिंग |
|
आउटपुट निकला हुआ किनारा |
मल्टी-टर्न: ISO5210 मानक |
|
आउटपुट शॉफ़्ट
|
ड्राइव शाफ्ट झाड़ी को हटाया जा सकता है और आवश्यकतानुसार संसाधित किया जा सकता है। इसे लंबवत या क्षैतिज रूप से स्थापित किया जा सकता है। |
|
वाइब्रेशन-प्रगति |
1g 9.8m/sic 10-500Hz |
|
स्नेहन |
जीवन के लिए एक्ट्यूएटर स्नेहन |
|
नियमावली प्रचालन |
मैनुअल और इलेक्ट्रिक ऑपरेशन को स्वतंत्र रूप से स्विच किया जा सकता है |
|
बिजली की आपूर्ति |
1Phase, 3Phase, 50/60Hz, 480V तक |
|
तारों |
आंतरिक और बाहरी आधार टर्मिनलों |
|
केबल प्रविष्टि |
Npt 4x3/4 ", npt1", npt 1-1/2 "वैकल्पिक |
|
संकेत रिले |
4 रिले: 23 विकल्पों में से चयन योग्य संपर्क कॉन्फ़िगरेशन: आम तौर पर खुला या सामान्य रूप से vlosed न्यूनतम वर्तमान: 5V पर 10ma मैक्स करंट: 5 ए पर 250V एसी या 5 ए पर 30VDC (इंडक्टिव लोड) पर वैकल्पिक सहायक उपकरण 3 रिले |
|
दोषी रिले |
SPDT मोनोस्टेबल रिले, डिफ़ॉल्ट स्थिति में जब संचालित नहीं होता है न्यूनतम वर्तमान: 5V पर 10ma मैक्स करंट: 5 ए पर 250 वी एसी या 5 ए पर 30 वी डीसी (आगमनात्मक लोड) |
|
अनुरूप नियंत्रण |
इनपुट (सेटिंग) और आउटपुट (फीडबैक) सिग्नल पूरी तरह से अलग हैं सिग्नल सेटिंग्स: • इनपुट सिग्नल: 4-20 एमए-आउटपुट सिग्नल: 4-20MA • इनपुट सिग्नल: 0-20 एमए-आउटपुट सिग्नल: 0-20MA • इनपुट सिग्नल: 0-10 वी-आउटपुट सिग्नल: 0-20MA (बाहरी अवरोधक के साथ 0 ~ 10V) एनालॉग इनपुट: • वर्तमान: प्रतिबाधा 160 ओम • वोल्टेज: प्रतिबाधा 11 कोहम्स अनुरूप उत्पादन: • वर्तमान: 24VDC द्वारा संचालित होने पर अधिकतम स्वीकार्य लोड 750 ओम है • वोल्टेज: न्यूनतम स्वीकार्य लोड 50 कोहम है (शंट रोकनेवाला 500 ओम) |
|
यात्रा सीमा स्विच |
4 SPDT सीमा स्विच स्विच क्षमता: अधिकतम 250VAC-16A/48VDC-2.5A (प्रतिरोधक भार) |
|
टोक़ सीमा स्विच |
टोक़ सीमा स्विच एक गैर-स्व-होल्डिंग स्विच है। SPDT स्विच की एक जोड़ी मानक है। स्विचिंग क्षमता: अधिकतम 250VAC-16A/48VDC-2.5A (प्रतिरोधक भार) |
|
सुदूर स्थिति संकेत |
1000, पोटेंशियोमीटर, 0.3W, सीमा चलती संपर्क वर्तमान 1MA स्थिति ट्रांसमीटर: 4-20ma |
तकनीकी मापदंड
OA के रूप में क्वार्टर-टर्न इलेक्ट्रिक एक्ट्यूएटर 3P-380V 50Hz
|
अधिकतम टॉर्कः एनएम |
ऑपरेटिंग टॉर्कः एनएम |
नमूना |
समय S |
संबंध निकला हुआ आईएसओ |
S4-50% |
|||
|
शक्ति किलोवाट |
रफ़्तार आरपीएम |
वर्तमान मूल्यांकित A |
आरंभ मौजूदा A |
|||||
|
60 |
60 |
OA6 |
6 |
F05/F07 |
0.03 |
1500 |
0.3 |
1.60 |
|
60 |
60 |
3 |
F05/F07 |
0.04 |
3000 |
0.3 |
1.60 |
|
|
100 |
60 |
OA8 |
6 |
F05/F07 |
0.10 |
1500 |
0.6 |
5.00 |
|
80 |
60 |
3 |
F05/F07 |
0.14 |
3000 |
0.7 |
5.00 |
|
|
80 |
60 |
ओप |
30/60 |
F05/F07 |
0.03 |
1500 |
0.3 |
5.00 |
|
150 |
80 |
OA15 |
25 |
F07 |
0.03 |
1500 |
0.3 |
5.00 |
|
250 |
140 |
एएसपी |
30/60 |
F07/F10 |
0.03 |
1500 |
0.3 |
5.00 |
|
500 |
250 |
एएस50 |
30 |
F07/F10 |
0.06 |
1500 |
0.3 |
5.00 |
|
500 |
250 |
60 |
F07/F10 |
0.06 |
750 |
0.6 |
14.0 |
|
|
1000 |
500 |
एएस100 |
30/45 |
F12/F14 |
0.10 |
1500 |
0.6 |
21.0 |
|
1000 |
500 |
80 |
F12/F14 |
0.03 |
1500 |
0.3 |
52.0 |
|
|
1000 |
600 |
बीएस100 |
30 |
F12/F14 |
0.10 |
1500 |
0.6 |
8.5 |
|
1000 |
600 |
60 |
F12/F14 |
0.06 |
1500 |
0.3 |
27.0 |
|
|
2500 |
1250 |
एएस200 |
70 |
F14/F16 |
0.10 |
1500 |
0.6 |
37.0 |
|
4000 |
2000 |
एएस400 |
125 |
F16 |
0.10 |
1500 |
0.6 |
52.0 |
OA के रूप में क्वार्टर-टर्न इलेक्ट्रिक एक्ट्यूएटर 1P-220V 50Hz
|
अधिकतम टॉर्कः एनएम |
ऑपरेटिंग टॉर्कः एनएम |
नमूना |
समय S |
संबंध निकला हुआ आईएसओ |
S4-50% |
|||
|
शक्ति किलोवाट |
रफ़्तार आरपीएम |
वर्तमान मूल्यांकित A |
आरंभ मौजूदा A |
|||||
|
60 |
60 |
OA6 |
6 |
F05/F07 |
0.03 |
1500 |
0.6 |
0.9 |
|
100 |
60 |
OA8 |
6 |
F05/F07 |
0.06 |
1500 |
1.2 |
1.7 |
|
80 |
60 |
ओप |
30/60 |
F05/F07 |
0.03 |
1500 |
0.6 |
0.9 |
|
150 |
80 |
OA15 |
25 |
F07 |
0.03 |
3000 |
0.6 |
0.9 |
|
250 |
140 |
एएसपी |
30/60 |
F07/F10 |
0.03 |
1500 |
0.6 |
0.9 |
|
500 |
250 |
एएस50 |
30 |
F07/F10 |
0.06 |
1500 |
1.2 |
1.7 |
|
500 |
250 |
60 |
F07/F10 |
0.08 |
750 |
1.5 |
2.4 |
|
|
1000 |
500 |
एएस100 |
45 |
F12/F14 |
0.15 |
1500 |
2.0 |
3.0 |
|
1000 |
500 |
80 |
F12/F14 |
0.06 |
1500 |
1.2 |
1.7 |
|
|
1000 |
600 |
बीएस100 |
30 |
F12/F14 |
0.15 |
1500 |
2.0 |
3.0 |
|
1000 |
600 |
60 |
F12/F14 |
0.06 |
1500 |
1.2 |
1.7 |
|
|
2000 |
1200 |
एएस200 |
70 |
F14/F16 |
0.15 |
1500 |
2.0 |
3.0 |
|
3000 |
1200 |
एएस400 |
125 |
F16 |
0.15 |
1500 |
2.0 |
3.0 |
